旋钮开关接线图,配合断路器,接触器,熔断器

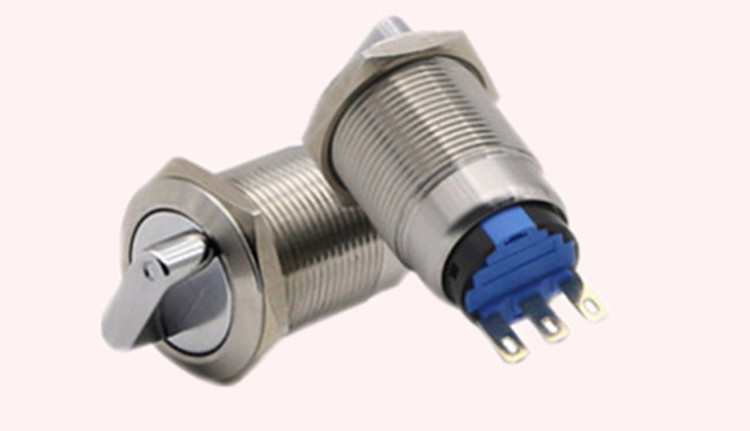

本文将继续分享金属按钮开关产品的一些常用接线图,此次的主角为旋钮开关。当然这里的接线图仅仅为最简单情况的电路控制示意图,所涉及到的电压电器产品主要有熔断器,接触器,断路器。
接线图如下:电路图相对来说比较简单,但也是很多复杂的电路接线的基础。图片为实物接线,简洁易懂。其中的断路器,熔断器,接触器均可通用,并非仅限于图片型号。
需要补充说明的是,上图为380V线圈接线图,对于220V的,只需要增加一条零线加以控制即可。同时上图所用到的旋钮开关可以是使用较为广泛的金属旋钮。
顺便也说下一些关于旋钮开关的常见应用,我们所熟知的有:空气净化器,收音机,好品质玩具,医疗器材,音频调节设备等。
