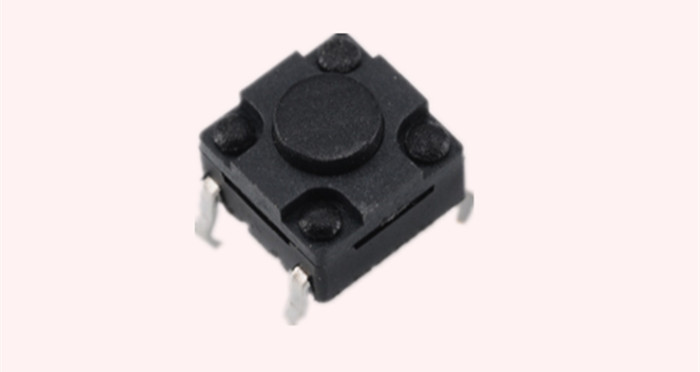

轻触开关系列主要性质技术说明

轻触开关使用温度范围Temperature-10～60℃耐压Withstand voltage AC 250V(50Hz)1min

额定负荷Rated load DC12V/0.5A动作力Actuating Force 100gf/160gf/250gf/300gf

接触电阻Contact Resistance ≤50mΩ寿命Life100,000次

绝缘电阻Insulation Resistance ≥100MΩ

注： 使用时的注意事项 1. 给端子进行焊接时，如果在端子上施加负荷，因条件不同会有松动，变形及电特性劣化的可能，请在使用时注意。

2. 关于焊接的条件设定，需要确认实际批量生产条件。

3. 本产品以直流的电阻负载为前提设计制造的。使用其它负荷［感应性负荷(L),电容性负荷?］时，请另行确认。

4. 印刷电路板安装孔及模式，请参照产品图中记载的推荐尺寸。

5. 此轻触开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。检测功能请使用敝公司的感知开关。

6. 开关操作时，如果施加规定以上的负荷，开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。

7. 请避免从侧面按操作部的用法。

8.对于平轴杆型，尽量按下开关中心部。对于铰链结构，按下时轴杆按动位置将移动，请特别注意。

9.开关安装后，因其他零部件的粘结剂硬化等通过蓄热硬化炉时，请与本公司联系。

10.如果使用开关的整机的周围材料产生腐蚀性气体，将有可能造成接触不良等现象，所以请事先进行充分的确认。

11.碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时，请在充分确认之后使用。

12.关于密闭型以外的型号，对异物的侵入，请充分注意。

13.保管方法

14产品以交货时的状态在常温，常湿，不受直射日光照射，不产生腐蚀性气体的地方保管，自交货起6个月以内为限度，请尽可能快地使用。

15.开封后为了用聚乙烯袋与外气隔断，请在与上述同样的环境中进行保管，并尽快使用。

16.请不要过分地堆积。

17.请不要在完全按下开关操作部的状态下保存。

18.使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化，所以请事先就焊接条件进行充分的确认。

19. 进行两次焊接时，请在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形，端子的松动，脱落及电特性降低。
